1、一種LED熒光材料專用氫氣推板爐，包括水平設置的爐體（1），其特征在于所述爐體（1）的兩端分別設有進料倉（2）和出料倉（7），其中進料倉（2）的外側設有主推裝置（3），進料倉（2）的上側設有前置換倉（5），前置換倉（5）的下端設有與進料倉（2）的上端相連的前置換倉內閘門（4），前置換倉（5）的內側設有與其相連的入推裝置（6）；所述出料倉（7）的上側設有后置換倉（9），后置換倉（9）的下端設有與出料倉（7）的上端相連的后置換倉內閘門（8），后置換倉（9）的外側設有回推裝置（10），后置換倉（9）的內側通過通軌（11）與入推裝置（6）的內側相連。

2、根據權利要求1所述的LED熒光材料專用氫氣推板爐，其特征在于所述出料倉（7）、爐體（1）、進料倉（2）和主推裝置（3）的水平軸位于同一條水平線上。

3、根據權利要求1所述的LED熒光材料專用氫氣推板爐，其特征在于所述回推裝置（10）和通軌（11）的水平軸位于同一條水平線上。

4、根據權利要求1所述的LED熒光材料專用氫氣推板爐，其特征在于所述的主推裝置（3）、入推裝置（6）和回推裝置（10）采用液壓驅動。

5、根據權利要求1所述的LED熒光材料專用氫氣推板爐，其特征在于所述的前置換倉（5）與入推裝置（6）的相連處設有前置換倉外閘門。

6、根據權利要求1所述的LED熒光材料專用氫氣推板爐，其特征在于所述的后置換倉（9）與通軌（11）的一端相連處設有后置換倉外閘門。

1—爐體；2—進料倉；3—主推裝置；4—前置換倉內閘門；5—前置換倉；6—入推裝置；7—出料倉；8—后置換倉內閘門；9—后置換倉；10—回推裝置；11—通軌；12—；13—；14—。





本實用新型涉及一種推板爐，具體地說是一種結構簡單、運行平穩且爐內氣氛穩定的LED熒光材料專用氫氣推板爐。

現有的LED熒光材料專用氫氣推板爐的整個自動循環系統中只設置了兩個閘門，即分別在爐體的兩端分別設置進料閘門和出料閘門，當進料時，打開進料閘門，然后靠進料閘門口設置的火簾來阻擋外界空氣進入爐膛內部；出料時，打開出料閘門，同樣依靠出料閘門口設置的火簾來阻擋外界空氣進入爐膛內部。而由于推板中會或多或少的夾雜少量的空氣，以及閘門口設置的火簾并不能完全隔絕空氣進入爐膛，使得爐膛中難以保持單純的氫氣或氮?dú)鈿夥眨�致使LED熒光材料有可能在非純凈的氫氣或氮?dú)鈿夥罩袩�結，最終導致產品不合格或存在瑕疵導致的性能不良。另外，現有推板爐的自動循環部分一般采用機械推進，在推進過程中，由于機械產生的震動，使得推板爐本身也會產生一定程度的震動，給整個產品燒結帶來了一定程度的隱患。

本實用新型的目的是針對現有技術的缺陷，提供一種結構簡單、運行平穩且爐內氣氛穩定的LED熒光材料專用氫氣推板爐。

本實用新型的目的是通過以下技術方案解決的：

一種LED熒光材料專用氫氣推板爐，包括水平設置的爐體，所述爐體的兩端分別設有進料倉和出料倉，其中進料倉的外側設有主推裝置，進料倉的上側設有前置換倉，前置換倉的下端設有與進料倉的上端相連的前置換倉內閘門，前置換倉的內側設有與其相連的入推裝置；所述出料倉的上側設有后置換倉，后置換倉的下端設有與出料倉的上端相連的后置換倉內閘門，后置換倉的外側設有回推裝置，后置換倉的內側通過通軌與入推裝置的內側相連。

所述出料倉、爐體、進料倉和主推裝置的水平軸位于同一條水平線上。

所述回推裝置和通軌的水平軸位于同一條水平線上。

所述的主推裝置、入推裝置和回推裝置采用液壓驅動。

所述的前置換倉與入推裝置的相連處設有前置換倉外閘門。

所述的后置換倉與通軌的一端相連處設有后置換倉外閘門。

本實用新型相比現有技術有如下優點：

本實用新型通過在入料倉和出料倉的前后分別設置用于保持爐內氣氛穩定的前置換倉和后置換倉，并通過前置換倉和后置換倉內外閘門的啟閉，完全隔離了外界空氣進入爐體內部的可能，從而確保爐體內氣氛的穩定。

本實用新型的推進部分采用液壓傳動，使得整個系統運行平穩而且單位能效高，適宜推廣使用。

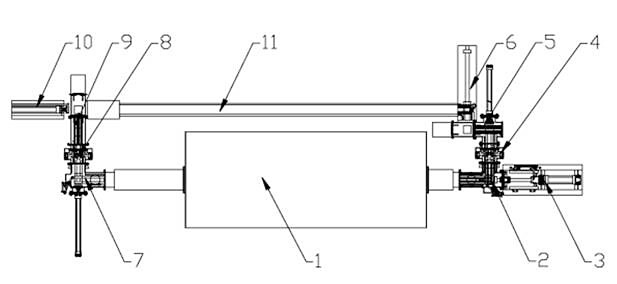

附圖1是本實用新型的結構示意圖。

其中：1—爐體；2—進料倉；3—主推裝置；4—前置換倉內閘門；5—前置換倉；6—入推裝置；7—出料倉；8—后置換倉內閘門；9—后置換倉；10—回推裝置；11—通軌。

下面結合附圖與實施例對本實用新型作進一步的說明。

如圖1所示：一種LED熒光材料專用氫氣推板爐，包括水平設置的爐體1，在爐體1的兩端分別設有進料倉2和出料倉7。其中進料倉2的外側設有主推裝置3，進料倉2的上側設有前置換倉5，前置換倉5的下端設有與進料倉2的上端相連的前置換倉內閘門4，前置換倉5的內側設有與其相連的入推裝置6且在與入推裝置6的相連處設有前置換倉外閘門；出料倉7的上側設有后置換倉9，后置換倉9的下端設有與出料倉7的上端相連的后置換倉內閘門8，后置換倉9的外側設有回推裝置10，后置換倉9的內側通過通軌11與入推裝置6的內側相連，并且后置換倉9與通軌11的一端相連處設有后置換倉外閘門。另外為了進出料的流暢和穩定，出料倉7、爐體1、進料倉2和主推裝置3的水平軸位于同一條水平線上；回推裝置10和通軌11的水平軸位于同一條水平線上。為了使整個推進過程平穩運行，主推裝置3、入推裝置6和回推裝置10皆采用液壓驅動。

本實用新型在使用時，裝用待加工料的推板經入推裝置6送入前置換倉5進行氣體置換，確保爐體1內的氣氛保持穩定，然后將氫氣氣氛下的推板經前置換倉內閘門4送至主推裝置3前的進料倉2內，然后通過主推裝置3將進料倉2內的推板推入爐體1內進行燒結，推板上的材料經過燒結后被送出爐體1內，然后經過出料倉7和后置換倉內閘門8被送入后置換倉9內，接著被后置換倉9外側的回推裝置10將推板通過通軌9送出。新的裝有加工料的推板又從通軌11上被送至入推裝置5上，進入下一個循環。本實用新型通過在入料倉2和出料倉7的前后分別設置用于保持爐內氣氛穩定的前置換倉5和后置換倉9，并通過前置換倉5和后置換倉9內外閘門的啟閉，完全隔離了外界空氣進入爐體1內部的可能，從而確保爐體1內氣氛的穩定。并且整個推進部分采用液壓傳動，使得整個系統運行平穩且單位能效高，適宜推廣使用。

本實用新型未涉及的技術均可通過現有技術加以實現。
