Ø  前言：稀土熒光粉的高溫煅燒需要在氮?dú)浠旌蠚夥諚l件下反應生成，燒制后產品需要具有較好的一致性和穩定性，因此窯爐的密封性、爐膛耐火材料的潔凈無污染以及氣氛的細節設計尤為重要，前錦公司不僅在設計具有多項專利并且為知名國內外稀土熒光粉行業配套百余套窯爐，積累實踐成功經驗，本專利就窯爐細節做相關介紹。

1、一種稀土三其色熒光粉燒結實驗爐，包括加熱爐體（1）和系統控制區（2），加熱爐體（1）位于系統控制區（2）的上方，加熱爐體（1）由爐膛（3）和構成爐膛（3）的保溫爐殼（4）組成，其特征在于所述的爐膛（3）為箱式腔體。

2、根據權利要求1所述的稀土三其色熒光粉燒結實驗爐，其特征在于所述保溫爐殼（4）的頂部設有與爐膛（3）連通的點火嘴（5），

3、根據權利要求1所述的稀土三其色熒光粉燒結實驗爐，其特征在于所述保溫爐殼（4）的背部設有與爐膛（3）連通的進氣口（6），所述的進氣口（6）位于爐膛（3）的后壁上。

4、根據權利要求2所述的稀土三其色熒光粉燒結實驗爐，其特征在于所述的進氣口（6）通入的氣體為氫氣。









本實用新型涉及一種實驗爐，具體地說是一種產量大、可進行工業化生產使用的稀土三其色熒光粉燒結實驗爐。

在現有技術中，一般采用管式爐對稀土三其色熒光粉進行燒結實驗，管式爐的結構如如圖1所示，它包括加熱爐體1和系統控制區2，加熱爐體1位于系統控制區2的上方，下側的系統控制區2內設有各種儀表、流量計等用來控制加熱爐體1內的溫度和氣氛等各種情況，并實時監控加熱爐體1內的各項參數變化情況；加熱爐體1由加熱區7和構成加熱區7的保溫爐殼4組成，其中加熱區7內設有水平放置的管式爐膛8，管式爐膛8的兩端分別位于保溫爐殼4的外側。由于管式爐膛8的體積較小，因此產量較小，只能用于高校、科研院所等單位用于實驗時使用，而不能用于工業化生產。

本實用新型的目的是針對現有技術的缺陷，提供一種產量大、可進行工業化生產使用的稀土三其色熒光粉燒結實驗爐。

本實用新型的目的是通過以下技術方案解決的：

一種稀土三其色熒光粉燒結實驗爐，包括加熱爐體和系統控制區，加熱爐體位于系統控制區的上方，加熱爐體由爐膛和構成爐膛的保溫爐殼組成，所述的爐膛為箱式腔體。

所述保溫爐殼的頂部設有與爐膛連通的點火嘴，

所述保溫爐殼的背部設有與爐膛連通的進氣口，所述的進氣口位于爐膛的后壁上。

所述的進氣口通入的氣體為氫氣。

本實用新型相比現有技術有如下優點：

本實用新型采用箱式的腔體作為爐膛，爐膛的空間大，產能提高到原有管式爐的十倍以上，不但為于高校、科研院所做氣氛保護燒結、氣氛還原用的理想產品，而且滿足工業化生產的需要。

本實用新型的結構簡單，燒結區內的溫場均衡、升降溫度速率快且具有節能的特點，適宜推廣使用。

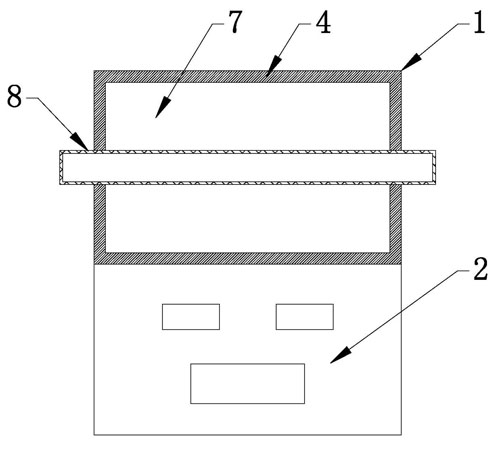

附圖1是現有單溫區管式爐的結構示意圖；

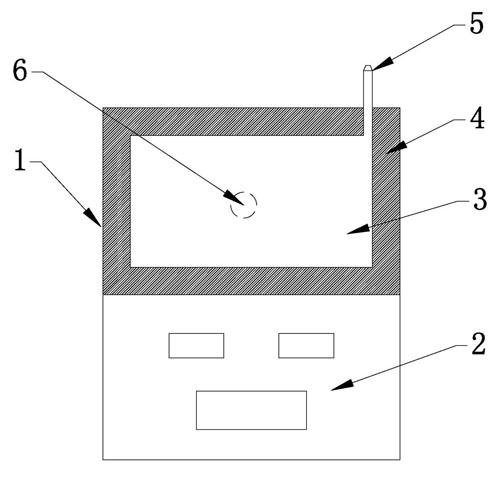

附圖2是本實用新型的結構示意圖。

其中：1—加熱爐體；2—系統控制區；3—爐膛；4—保溫爐殼；5—點火嘴；6—進氣口；7—加熱區；8—管式爐膛。

下面結合附圖與實施例對本實用新型作進一步的說明。

如圖所示：一種稀土三其色熒光粉燒結實驗爐，包括加熱爐體1和系統控制區2，加熱爐體1位于系統控制區2的上方，下側的系統控制區2內設有各種儀表、流量計等用來控制加熱爐體1內的溫度和氣氛等各種情況，并實時監控加熱爐體1內的各項參數變化情況；加熱爐體1由爐膛3和構成爐膛3的保溫爐殼4組成，其中爐膛3為箱式腔體，在保溫爐殼4的頂部設有與爐膛3連通的點火嘴5；保溫爐殼4的背部設有與爐膛3連通的進氣口6，該進氣口6位于爐膛3的后壁上，通過進氣口6通入氫氣作為材料燒結時使用的燃料。

本實用新型在使用時，將待燒結的材料放入爐膛3的腔體內，然后關閉爐門，通過爐膛3后壁上設置的進氣口6持續通入氫氣作為燃料，然后打開點火嘴5進行點火燒結；待持續一定的時間后，停止通入氫氣并冷卻后取出已燒結的成品即可。本實用新型采用箱式的腔體作為爐膛3，爐膛3的空間大，產能提高到原有管式爐的十倍以上，不但為于高校、科研院所做氣氛保護燒結、氣氛還原用的理想產品，而且滿足工業化生產的需要；燒結區內的溫場均衡、升降溫度速率快且具有結構簡單、節能的特點，適宜推廣使用。

本實用新型未涉及的技術均可通過現有技術加以實現。



本實用新型公開了一種稀土三其色熒光粉燒結實驗爐，包括加熱爐體（1）和系統控制區（2），加熱爐體（1）位于系統控制區（2）的上方，加熱爐體（1）由爐膛（3）和構成爐膛（3）的保溫爐殼（4）組成，所述的爐膛（3）為箱式腔體，在保溫爐殼（4）的頂部設有與爐膛（3）連通的點火嘴（5），在保溫爐殼（4）的背部設有與爐膛（3）連通的進氣口（6）。本實用新型采用箱式的腔體作為爐膛，爐膛的空間大，產能提高到原有管式爐的十倍以上，不但為于高校、科研院所做氣氛保護燒結、氣氛還原用的理想產品，符合工業化生產的需要；燒結區內的溫場均衡、升降溫度速率快且具有結構簡單、節能的特點，適宜推廣使用。
